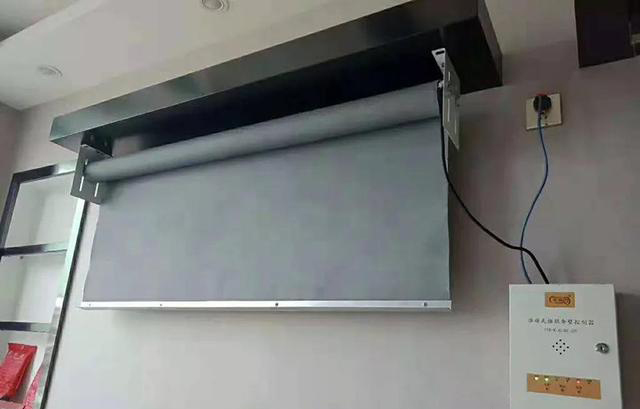

電動擋煙垂壁控制箱（器）是擋煙垂壁能夠正常工作的關鍵，而控制箱內部接線較為復雜，因此正確接線是擋煙垂壁正常工作的前提。

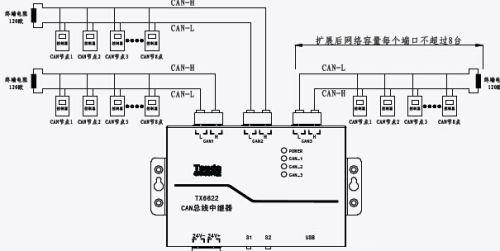

電動擋煙垂壁控制箱外部接線：

控制箱不可直接接入信號線或電源線，應該設置一個單輸入單輸出的模塊。電控箱或者是擋煙垂壁模塊可連接報警總線或電源線回路。

控制箱內部清楚標記消防聯動接線位置：

建議使用有緣接線方式：將端口接入直流中間繼電器的+-極端子，用輸入輸出模塊控制繼電器的動作，將擋煙垂壁的控制線接入繼電器的常開觸點，即可實現擋煙垂壁的控制功能。

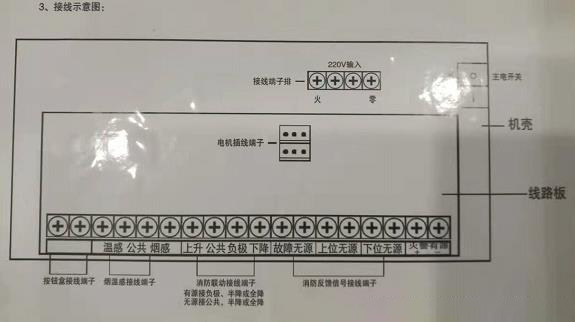

控制箱內對擋煙垂壁接線有詳細圖示，可按照?qǐng)D示進行消防接線。

擋煙垂壁消防弱電圖布置方法：

消防布線系統應該獨立設置，且系統內應有不同電壓不同電流的級別，安裝在不同的管槽內，如果是在管內或線槽內設置線路，應安裝在建筑抹灰及地面工程完成后，管內或線槽內不應有積水或雜物，避免影響電流走勢。
