一、術語和定義

擋煙垂壁：用不燃材料制成，垂直安裝在建筑頂棚、橫梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。

擋煙高度：擋煙垂壁處于安裝位置時，其底部與頂部之間的垂直高度。

固定式擋煙垂壁：固定安裝的、能滿足設定擋煙高度的擋煙垂壁。

活動式擋煙垂壁：可從初始位置自動運行至擋煙工作位置，并滿足設定擋煙高度的擋煙垂壁。

二、分類

擋煙垂壁按安裝方式分為：

1. 固定式擋煙垂壁，代號D；

2. 活動式擋煙垂壁，代號H。

擋煙垂壁按擋煙部件材料的剛度性能分為：

1. 柔性擋煙垂壁，代號R；

2. 剛性擋煙垂壁，代號G。

三、規格和型號

規格：擋煙垂壁按“單節寬度×擋煙高度”劃分規格，單位均為毫米。

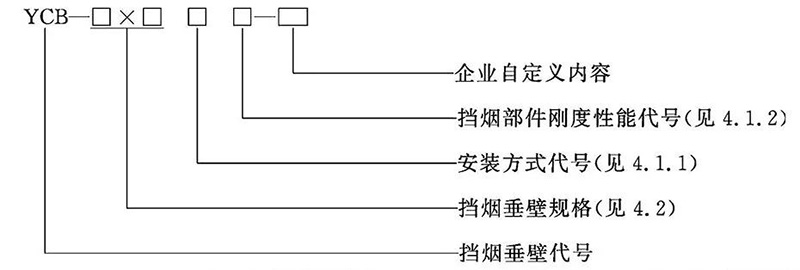

型號： 擋煙垂壁的型號編制方法如下所示。其中企業自定義內容可由小寫字母與數字組合給出，至少應包含擋煙垂壁使用的主體材料代號，如gb（鋼板）、fb（防火玻璃），wb（不燃無機復合板）等。

示例1：YCB-2000×600DG-fb1，表示單節寬度為2000mm，擋煙高度為600mm的固定式剛性擋煙垂壁，企業自定義型號內容為fb1（擋煙垂壁的主體材料為防火玻璃）。

示例2：YCB-4000×500HR-wz2，表示單節寬度為4000mm，擋煙高度為500mm的活動式柔性擋煙垂壁，企業自定義型號內容為wz2（擋煙垂壁的主體材料為無機纖維織物）。

四、通用要求

1. 外觀

（1）擋煙垂壁應設置永久性標牌，標牌應牢固，標識內容清楚。

（2）擋煙垂壁的擋煙部件表面不應有裂紋、壓坑、缺角、孔洞及明顯的凹凸、毛刺等缺陷；金屬材料的防銹涂層或鍍層應均勻，不應有斑剝、流淌現象。

（3）擋煙垂壁的組裝、拼接或連接等應牢固，符合設計要求，不應有錯位和松動現象。

2. 材料

（1）擋煙垂壁應采用不燃材料制作。

（2）制作擋煙垂壁的金屬板材的厚度不應小于0.8mm，其熔點不應低于750℃。

（3）制作擋煙垂壁的不燃無機復合板的厚度不應小于10.0mm，其性能應符合相關規定。

（4）制作擋煙垂壁的無機纖維織物的拉伸斷裂強力經向不應低于600N，緯向不應低于300N，其燃燒性能不應低于GB 8624A級。

（5）制作擋煙垂壁的玻璃材料應為防火玻璃，其性能應符合相關規定。

3. 尺寸與極限偏差

（1）擋煙垂壁的擋煙高度應符合設計要求，其最小值不應低于500mm，最大值不應大于企業申請檢測產品型號的公示值。

（2）采用不燃無機復合板、金屬板材、防火玻璃等材料制作剛性擋煙垂壁的單節寬度不應大于2000mm；采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。

（3）擋煙垂壁擋煙高度的極限偏差不應大于±5mm。

（4）擋煙垂壁單節寬度的極限偏差不應大于±10mm。

4. 漏煙量

    按相關規定進行試驗，在（200±15）℃的溫度下，擋煙部件前后保持（25±5）Pa的氣體靜壓差時，其單位面積漏煙量（標準狀態）不應大于25m3/（m2?h）；如果擋煙部件由不滲透材料（如金屬板材、不燃無機復合板、防火玻璃等剛性材料）制造，且不含有任何連接結構時，對漏煙量無要求。

5. 耐高溫性能

按相關進行試驗，擋煙垂壁在（620±20）℃的高溫作用下，保持完整性的時間不應小于30min。

五、活動式擋煙垂壁的運行控制方式

（1）應與相應的感煙火災探測器聯動，當探測器報警后，擋煙垂壁應能自動運行至擋煙工作位置；

（2）接收到消防聯動控制設備的控制信號后，擋煙垂壁應能自動運行至擋煙工作位置；

（3）系統主電源斷電時，活動式擋煙垂壁應能自動運行至擋煙工作位置，其運行性能應符合規定。
