辦公室設計中的擋煙垂壁

我們來看一下2018版《建筑防煙排煙系統技術標準》是怎么說的，編號為GB51251-2017。

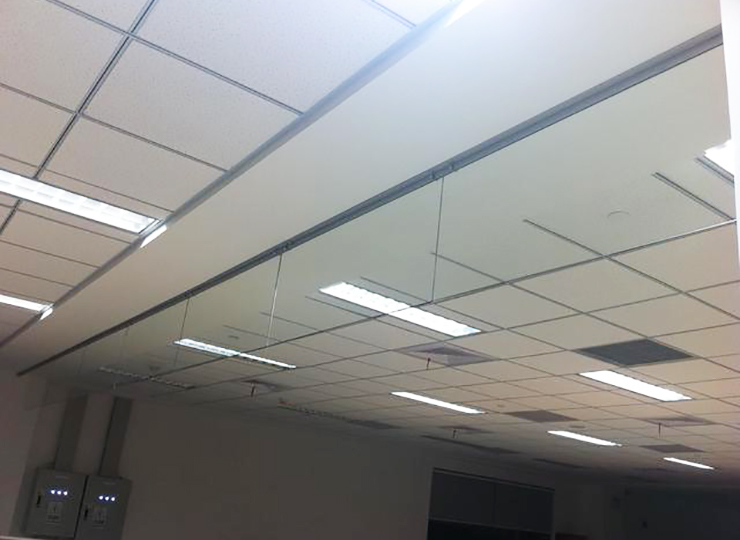

先下定義，擋煙垂壁（draft curtain），用不燃材料制成，垂直安裝在建筑頂棚、梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分割設施。

簡單理解一下，擋煙垂壁是用A級材料制得，通過擋煙垂壁做的圍堰把煙儲藏在里面，擋煙垂壁只是一個圍堰性質的分割。用擋煙垂壁四邊圍起來，用來儲藏?zé)?。就像地面上四面圍起來做成一個泳池，水往低處流用池子蓄水，煙往上面飄用擋煙垂壁圍的儲煙倉蓄煙。

4.2.1 設置排煙系統的場所或部位應采用擋煙垂壁、結構梁及隔墻劃分防煙分區。防煙分區不應跨越防火分區。

4.2.2擋煙垂壁等擋煙分割設施的深度不應小于本標準4.6.2條規定的儲煙倉厚度。對于有吊頂?shù)目臻g，當?shù)蹴旈_孔不均勻或開孔率小于或等于25%時，吊頂內空間高度不得計入儲煙倉厚度。

4.6.2當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm；當采用機械排煙方式時，不應小于空間凈高的10%，且不應小于500mm。同時儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度，最小清晰高度應按本標準第4.6.9條的規定計算。

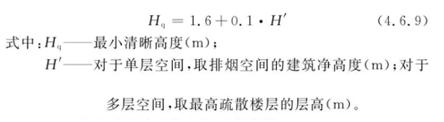

4.6.9走道、室內空間凈高不大于3m的區域，其最小清晰高度不宜小于其凈高的1/2，其他區域的最小清晰高度應按下是計算：
