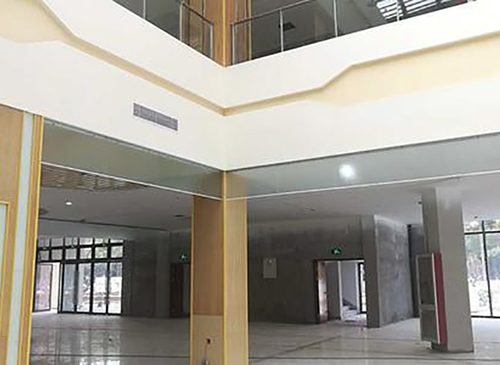

電動式擋煙垂壁用不點燃原材料做成，從頂篷松馳不小于500mm的固定不動或主題活動的擋煙設備。主題活動擋煙垂壁是指火災事故時易溫度傳感器、煙感探測器或其他控制系統的功效，全自動松馳的擋煙垂壁。關鍵用以高層住宅或高層住宅購物商場、辦公樓及其庫房等場所，能合理阻攔濃煙在工程建筑頂篷下橫著流動性，便于提升在防煙分區內的排煙系統實際效果，對確保老百姓人身安全安全性具有積極主動功效。

第一部分簡述

1.1界定

安裝在裝修吊頂或混凝土樓板下或掩藏在裝修吊頂內，火災事故時可以阻攔煙和熱汽體水準流動性的豎直隔開物。

1.2分類

擋煙垂壁按主題活動方法可分成卷簾窗簾式和翻平板式。

1.3規格型號規格

擋煙垂壁的合理降低高寬比應不小于500mm。

卷簾窗簾式擋煙垂壁的每節總寬應不超6000Mm。

翻平板式擋煙垂壁的每節總寬應不超2400Mm。

第二一部分關鍵技術性特性及國家標準

電動式擋煙垂壁特性

（1）擋煙垂壁的標識牌應堅固，標志應清晰。

（2）擋煙垂壁金屬材料零部件表層不允許有裂痕、壓坑及顯著的凸凹、錘痕、毛邊、孔眼等缺點；其表層務必做防銹處理解決，鍍層、涂層應勻稱，不可有斑剝、流蕩狀況。

（3）卷簾窗簾式擋煙垂壁的擋煙構件不允許有撕破、缺角、挖補、爛洞、歪斜、漏線、斷開、經細紗相對密度顯著不均及偏色等缺點；其表層應豎直、干凈整潔、美觀大方。

（4）各零部件的拼裝、拼湊處不允許有移位。

2）原材料及零部件

（1）擋煙垂壁常用的各種各樣原料務必合乎相對國家行業標準或國家標準的要求。

（2）擋煙垂壁常用的電動機及控制柜（含按鍵盒）應是經我國檢測中心檢測達標的商品。

（3）擋煙垂壁擋煙構件在（200±15）℃、（25±5）Pa氣體壓力時的漏煙量應不超25m/(m·h)。

（4）卷簾窗簾式擋煙垂壁擋煙構件若由二塊或二塊之上紡織物縫紉時，其鋼筋搭接總寬應不小于20毫米。

（5）每節擋煙垂壁的總寬不可以考慮防煙分區規定時，能用三節垂壁以鋼筋搭接的方式安裝應用，且鋼筋搭接總寬應考慮：

a）卷簾窗簾式擋煙垂壁應不小于100毫米；

b）翻平板式擋煙垂壁應不小于20毫米。

（6）擋煙垂壁邊緣與房屋建筑構造表層應維持最少間距，此間距不可超過20毫米。

（7）卷簾窗簾式擋煙垂壁務必設定凈重充足的底梁，以確保垂壁運作的圓滿、穩定。

3）操縱方法

（1）擋煙垂壁應與煙感探測器連動。當煙感探測器警報后，擋煙垂壁能全自動降低至擋煙工作中部位。

（2）擋煙垂壁接受到消防安全監測中心的操縱數據信號后，應能降低至擋煙工作中部位。

（3）系統軟件關閉電源時，擋煙垂壁能全自動降低至擋煙工作中部位。

4）運作特性

（1）卷簾窗簾式擋煙垂壁電動式降低或機械設備降低的運作速率應≥0.07m/s。翻平板式擋煙垂壁電動式降低或機械設備降低的運作時間應＜7s。

（2）擋煙垂壁應設定限位開關設備，當其運作高于一切、低限位時，能全自動終止。

5）可信性

（1）經1000次開閉實際操作后，擋煙垂壁應能一切正常運作。直徑為（6±0.1）mm的探棒或長短為(15±0.1)mm、總寬為（24±0.1）mm的試塊不可以越過擋煙垂壁的擋煙構件。

6）抗風擺特性

當擋煙垂壁承擔（5±1）m/s風力時，其豎直傾角應不超15°。

7）耐熱特性

擋煙垂壁在（620±20）℃溫度下維持30min，其一致性不可毀壞。
